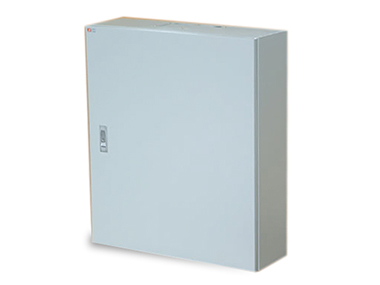

XM戶內(掛)配電箱

XM 戶內(掛)配電箱XM（R）型系列配電箱廣泛用于賓館、公寓、高層建筑、港口、車站、機場、倉庫、醫院和廠礦企業等單位的建筑照明和小型動力控制電路中，適用于交流50Hz，交流單相240V、三相450V及以下，電流250A及以下的戶內照明和動力配電線路中，作為線路過載保護、短路保護以及線路切換用，該型設備適合于民用或適合于非專業人員可以進入的場地適用。    XM（R）型系列配電箱按功能主要分為：計量箱、照明配電箱、照明動力配電箱、漏電保護箱、插座箱等。產品符合IEC439-1，GB7251.1-1997《低壓成套開關設備》的標準規定。2003年我公司生產的該項產品通過了國家3C認證。
1 正常使用環境條件
1.1 周?chē)諝鉁囟炔桓哂?/span>+40℃，不低于-5℃，并且24小時內的平均溫度不得高于+35℃，超過時，需根據實際情況降容運行；
1.2 戶內使用，使用地點海拔高度不得超過2000m；
1.3 周?chē)諝庀鄬?duì)濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，但應考慮到由于溫度的變化，有可能會偶然產生凝露的影響；
1.4 應安裝在無劇烈震動和沖擊以及不足以使電器元件受到不應有腐蝕的場所。

2 型號及含義

3 結構特點

3.1 主要功能分類：計量箱、照明配電箱、照明動力配電箱、漏電保護箱、插座箱等。

3.2 主要組成部分：箱體、箱門、箱蓋、元件安裝板、電器元件、開關導軌、絕緣支撐件、輔材等。

4 操作方式

    手動操作。

5 安裝方式

    固定安裝。

6 進出線方式

    上/下進出。

7 防腐措施

    箱體表面經環氧樹脂靜電噴涂處理，抗腐蝕性強。

8 保護接地措施

    箱內裝設有接地保護端子與箱體相連，保證整個箱體接地的連續性。

9 結構特點

9.1 本產品采用δ=1.2mm鋼板彎制、焊接而成，安裝方式分為掛墻明裝及嵌墻暗裝兩種；

9.2 箱體設計將帶電部位安全遮閉,開關手柄露出箱蓋, 可以在箱體外進行操作，打開箱蓋可以進行檢修,箱蓋上還另加裝小門；

9.3 配電箱內配有與輸出回路對應的中性線端子（或銅排）及接地保護線端子（或銅排）；

9.4 箱體進出線孔為敲落孔，分布在箱體上下端，也可按用戶要求開腰形長孔，用蓋板封?。?/span>

9.5 掛墻明裝式與嵌墻暗裝式箱體尺寸基本一致,差別在于暗裝箱面板比明裝箱面板尺寸稍大；

9.6 計量電度表裝在單獨的空間,計量室門上開有觀察窗及加裝鉛封裝置，進線開關置于左邊小室，出線開關置于右下小室，進出線方便；

9.7 照明配電箱是微型開關與電源暗插座的組合，主要以86×86毫米為單位的電氣元件進行組裝，可任意組合排列，拆裝方便，互換性強，便于選用。
