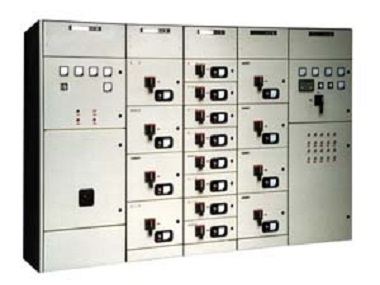

GCK抽出式低壓開關柜

1.用途

    GCK低壓抽出式開關柜由動力配電中心（PC）柜和電動機控制中心（MCC）二部份組成，適用于發電廠，變電站，工礦企業等電力用戶作為交流 50Hz，最大工作電壓至 660V，最大工作電流至31 50A的配電系統中，作為動力配電，電動機控制及照明等配電設備的電能轉換分配控制之用。

　　本系列產品具有分斷能力高，動熱穩定性好，結構先進，合理，電氣方案切合實際，系列性．通用性強、各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀．防護等級高，安全可靠，維護方便等優點。

　　本產品符合IEC439 NEMA ICS2一322標準，也符合 GB7251-87《低壓成套開關設備》國家標準和2BK36001一89《低壓抽出式成套開關設備》專業標準。

2.使用條件

　 ① 海拔高度不超過 2000m。

② 周圍空氣溫度不高于十40℃，并已 24h內平均度不高于十35℃，周圍空氣溫度不低于一5℃。

③ 大氣條件：空氣清潔．相對濕度在溫度為十40℃時不超過 50％，在濕度較低時允許有較高的相對濕度，例如+20℃時為90％。

④ 沒有火災，爆炸危險，嚴重污染，化學腐蝕及劇烈震動的場所。

⑤ 與垂直面傾斜不超過 5℃。

⑥ 本產品適合以下溫度運輸儲存：一25℃—+55℃．在短時間內（不超過 24h）不超過十70℃。

⑦ 如上述使用條件不能滿足時，應由用戶在訂貨時向制造廠方提出，協商解決。

3.結構特征

　     本系列產品的基本柜架為組合裝配式結構，柜架的全部結構件通過螺釘緊固互相連接成基本框架，再按需要加上門，擋板、隔板，抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜．本柜有下列特點：

  ①框架采用異形鋼材，利用三維角板定位，螺栓連接無焊接結構從而避另了焊接變形和應力，提高了安裝精度。

  ②框架及零部件安裝孔按模數 E=20mm變化。

  ③內部結構件采用鍍鋅處理。外部經酸洗和磷化處理後，采用靜電環氧粉末噴涂。

  ④在動力中心（PC）進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的 DW15C、ME等系列，也可根據用戶需要配置國外電氣公司生產的各種斷路器，如： ABB公司生產的 F系列斷路器，以及智能化斷路器等。

　　在一般情況下， PC單元帶有翻排的主電路（包括母聯），額定電流在 630A——1600A時，占據一個外形尺寸為800×1 000× 2200（寬×深×高）的柜體。沒有翻排的主電路占據一個外形尺寸為 800× 800× 2000（寬×深×高）的柜體。額定電流在16OOA——3150A時．占據一個外形尺寸為10OO×1000×2200（寬×深×高）的柜體。沒有翻排的主電路占據一個外形尺寸為1 000× 800× 2200（寬×深×高）的柜體。 動力中心（Pc）饋電柜結構與進線柜相似，饋電電流在 630A——1600A時，一個1000×1000× 2200（寬×深×高）的柜體可裝二個回路，為上下布置安裝。

  ⑤電動機控制中心（MCC）開關柜有靠墻安裝和不靠墻安裝二種，其頂部都為水平母線區域，水平母線區域下面為抽屜功能單元區域，該區域的寬度為 600mm，安裝抽屜功能單元區域的高為1 840mm當柜體為靠墻安裝時。柜的左部為功能單元區域，右部有一個 200mm寬的電纜出線區域，柜體外形尺寸為 800× 500× 2200（寬×深×高），當柜體為離墻安裝時，柜體寬度為 600mm，電纜出線區在柜體的後部，柜體的外形尺寸為 600× 800（1 000）× 2200（寬×深×高）。柜體深度有 800和10OO二種，我們建議用戶選用100O深的柜體，以與 PC柜深度統一，當抽屜抽出柜外時，柜內帶電部分不外露，安全可靠。

  ⑥抽屜功能單元與門由主開關的操作機構進行機械聯鎖，主開關在合閘位置時門打不開，并且操作機構可采用外加掛鎖鎖定在合閘或分開位置。功能單元隔室之間用金屬板分隔，抽屜具有良好的互換性、并具有工作位置，試驗位置和分離位置。當抽屜推到某個位置時，抽屜自動定位．此時可拉動抽屜左邊的拉板抽屜可解除定位，進入下一個位置，抽屜抽出柜外時還具備防脫落功能。

  ⑦在電容補償、計量等固定式方案的柜體與抽屜式柜體具有同樣的外觀造型，同樣的水平母線位置。從而保證了抽屜式與固定式柜體能夠并排使用。　　

  ⑧母線系統：柜體的母線采用三相五線制，水平母線額定電流在1250A及以下時采用單母線，水平母線額定電流在1250A以上時采用雙母線，柜與柜之間的水平母線采用連結塊搭接，垂直母線采用鍍鋅板封閉，內部用隔板限制電弧擴散，中性母線設置在柜頂?shù)那安?，保護母線（PE）設置在柜底部，并與柜體的隔板，門相連，從而保證了接地連續性。

  ⑨在不降低外殼防護等級的情況下，開關柜底部和頂部設有自然通風窗口。　　

  ⑩柜體外殼防護等級為 IP40。
