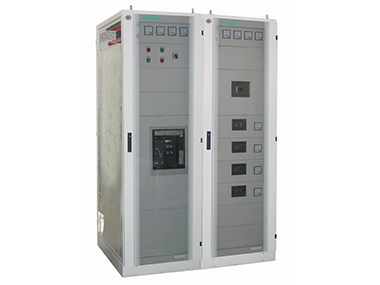

SIKUS UNIVERSAL型低壓配電柜

SIKUS/STAB UNIVERSAL（以下簡稱SU）系列配電柜是SIMENS公司新推出的經濟型、實用型、模數化配電柜，型式試驗符合標準IEC439 - 1'成套開關設備和控制設備的型式試驗和部分型式試驗'，為工業和建筑領域的配電提供一個完整的解決方案。

SU系列配電柜有：

SIKUS UNIVERSAL HC:

用于工業和建筑領域，作為初級動力中心，主母線額定電流至6400A，防護等級IP30。

SIKUS UNIVERSAL：

用于工業和建筑領域，可作為初級動力中心或次級配電中心，主母線額定電流至3200A，防護等級IP30和IP55。

STAB UNIVERSAL：

用于工業和建筑領域，作為次級配電中心，主母線額定電流至630A，防護等級IP30和IP55，可落地或掛墻式安裝。

技術參數：

SIKUS UNIVERSAL HC

----額定絕緣電壓：690V AC

----額定工作電壓：400V AC

----額定沖擊耐受電壓：8kV

----額定短時耐受電流（1s）：至100kA

----額定峰值耐受電流：至220kA

----水平主母線最大工作電流：6400A

----外殼防護等級：IP30

----內部隔離形式：3a，3b，4b

----柜體尺寸：高：2200mm

-------------------寬：400，600，800，1100mm

-------------------深：1000mm，1400mm

SIKUS UNIVERSAL

----額定絕緣電壓：690V AC

----額定工作電壓：400V AC

----額定沖擊耐受電壓：8kV

----額定短時耐受電流（1s）：至80kA

----額定峰值耐受電流：至176kA

----水平主母線最大工作電流：3200A

----外殼防護等級：IP30，IP55

----內部隔離形式：形式1到4

----柜體尺寸：高：2100mm

-------------------寬：400，700，1000mm

-------------------深：400，600，800，1000mm，

STAB UNIVERSAL

----額定絕緣電壓：690V AC

----額定工作電壓：400V AC

----額定沖擊耐受電壓：8kV

----額定短時耐受電流（1s）：至30kA

----額定峰值耐受電流：至60kA

----水平主母線最大工作電流：630A

----外殼防護等級：IP30，IP55

----內部隔離形式：形式1

----柜體尺寸：

---------高：600mm至1200mm（掛墻式），1400mm至1800mm（落地式）

---------寬：400，700，1000mm

---------深：200（單一模塊），235mm（并列安裝）

柜體結構特點: 新穎的框架結構

---- SU系列配電柜框架采用通用件形式，所有結構件均可拆卸，不僅在制造階段可以減少倉儲的費用和空間，而且可根據設計者或制造者的要求任意組合，不僅在初步設計階段，甚至在現場安裝時也可進行調整。上下底架和立柱上按25mm間距排列方孔，可以方便地調整安裝位置，以適應不同設備的安裝要求。

---- 配電柜的柜體主要部件如底架、立柱、柜門、封板、安裝件等均由2mm鍍鋅鋼板制成，上下底架與立柱由自攻螺絲連接，通過柜內的水平支撐橫梁和安裝件的連接，使得整個柜體非常堅固，而又輕盈。STAB的柜體由整塊鍍鋅鋼板折彎制成，柜體結構更是簡潔輕盈，以滿足掛墻式安裝的要求。

---- 配電柜上下均可出線，可通過兩款不同的蓋板以滿足不同尺寸進線的要求。柜體四面均可開門，門打開的角度可達1800。

---- 側蓋板、后蓋板、頂蓋板和柜門采用特殊設計和工藝的密封方式，使整個柜體的防護等級可達IP55。

---- 由意大利著名設計公司GIUGIARO精心設計的透明玻璃門配合RAL7035的色彩，使得金屬柜體平添了一份藝術感染力，不僅可應用于工業領域，更適合于高檔的公共場所。
