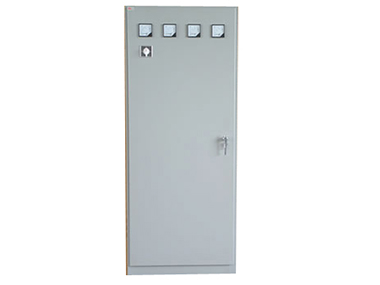

XL-21 動力配電柜

XL-21系列動力配電柜適合于工業與民用建筑中作交流頻率為50Hz，額定電壓380V及以下，三相四線、三相五線電力系統的動力配電、照明配電和電動機控制用。

    XL-21系列動力配電柜產品符合IEC439-1，GB7251.1-1997《低壓成套開關設備》的標準規定。2003年我公司生產的該項產品通過了國家3C認證。

1 正常使用環境條件

1.1 海拔高度不超過2000m。

1.2 環境溫度為-5℃～+40℃；24小時平均溫度不高于35℃。

1.3 相對濕度在40℃時不大于50%，在20℃允許為90%，但應考慮到由于溫度的變化偶然產生的凝露。

1.4 無導電塵埃及化學腐蝕性氣體，無火災、爆炸危險、無劇烈震動。

2 型號及含義

3 結構特點

3.1 主要功能分類：進線、饋電、電動機控制。

3.2 主要組成部分：柜體、柜門（可裝儀表）、后封板、眉頭、上進出線孔封板、母排、電器元件、母線夾板、絕緣支撐件、絕緣子、輔材等。

4 操作方式

   正面操作。

5 安裝方式

    戶內式、固定垂直安裝。

6 進出線方式

    動力配電柜的進出線電纜或封閉母線槽，出線位置上、下進出，并能適當調整。

7 主要結構數據

7.1 根據系統容量和開關大小，柜體寬度有600、700、800、1000mm四種，柜體深度有400mm一種，箱體高度有1600、1700、1800、1900mm四種。

7.2 產品由一個封閉的柜體構成，母線采用TMY硬銅排，水平母線置于柜頂部。

7.3 開關柜的保護電路由PE母排和導電的金屬構件構成，N排置于柜底前部。

7.4 柜主構架采用角鋼、冷扎板焊接而成。

7.5 采用噴塑作為表面防護涂層。
